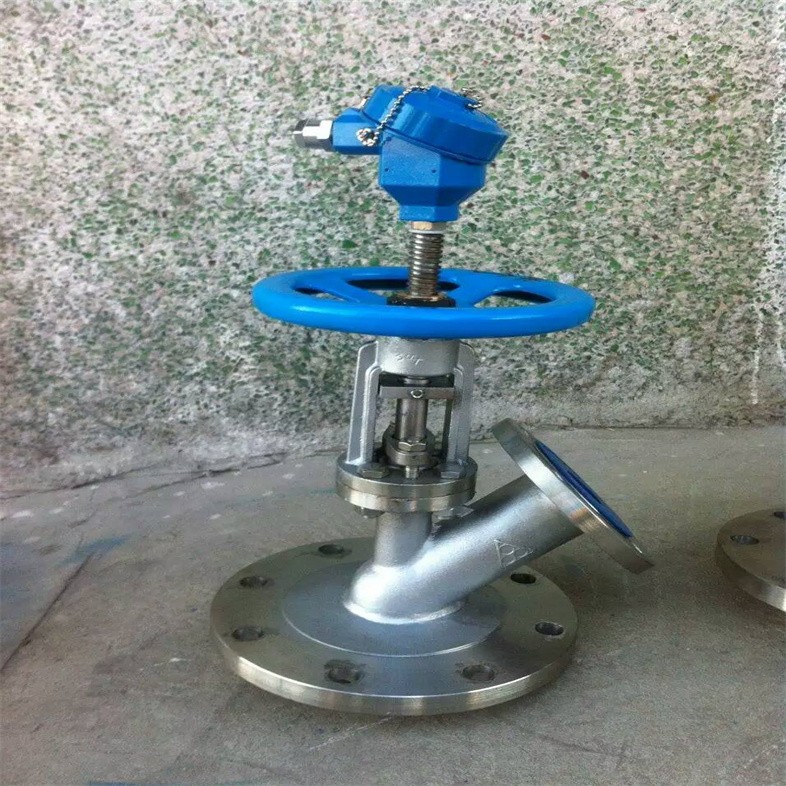

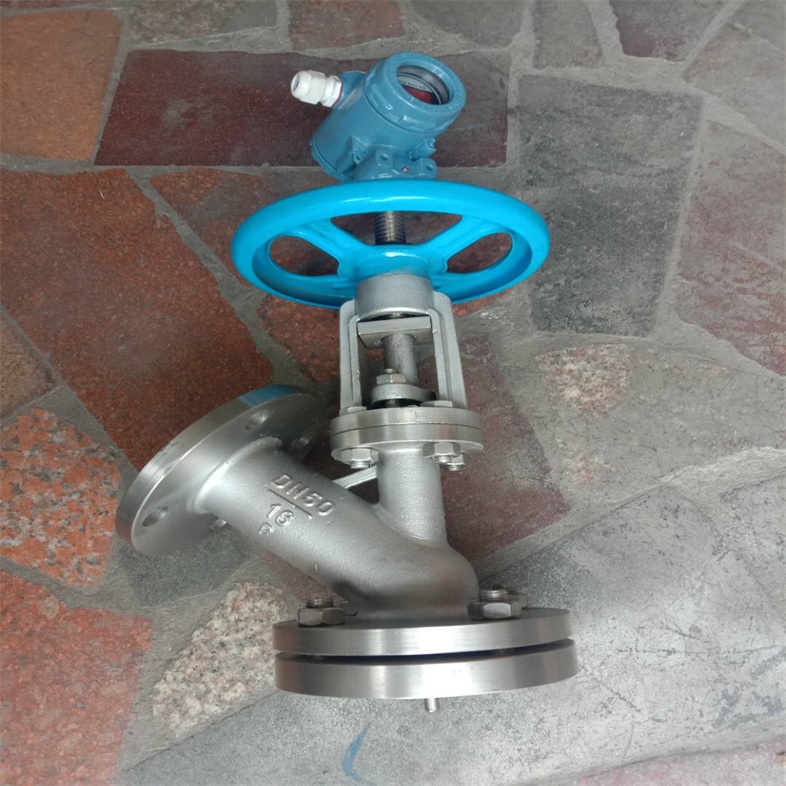

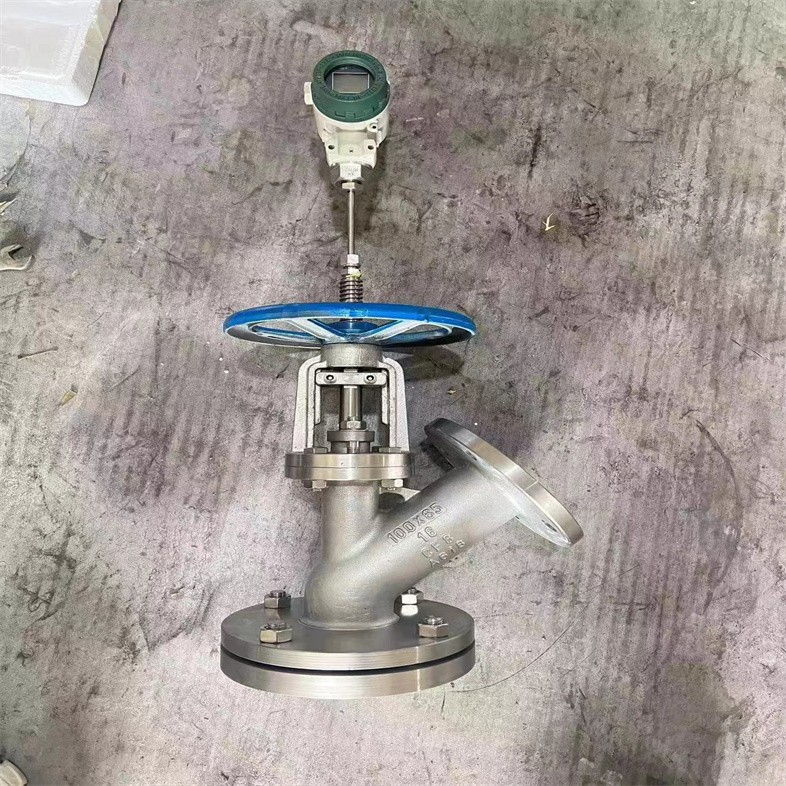

HG5-89-1上展式不銹鋼測溫放料閥應用案例

HG5-89-1上展式不銹鋼測溫放料閥應用案例

不銹鋼放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。上展式放料閥閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣 。FL41H不銹鋼放料閥性能與用途：操作方便，開啟沒有流阻；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘?shù)攘慵?。它的主要參?shù)有：公稱通徑DN，放料閥額定流量系數KV，放料閥公稱壓力和壓差，放料閥閥體和閥內組件材料，放料閥流量特性，放料閥適用溫度，放料閥電源電壓和控制信號，放料閥是否帶附件等。本類閥門在管道中一般應當水平安裝。



HG5-89-1上展式不銹鋼測溫放料閥應用案例性能:
閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。 主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。釜底放料閥，聽起來就很高大上吧？它可是專門為反應釜底部設計的閥門，用來控制物料排放。這種閥門有幾個顯著的特點，讓我來給你詳細介紹一下。
材質優良，耐腐蝕
首先，這種閥門的材質非常講究。通常采用高品質的不銹鋼或其他耐腐蝕合金材料，比如316L不銹鋼。這樣一來，即使在惡劣的工業環境下，閥門也能保持良好的性能和耐腐蝕性。
結構緊湊，安裝方便
其次，它的結構非常緊湊，占用空間小，方便在反應釜底部安裝。設計時通?？紤]到與反應釜的連接方式，比如法蘭連接或焊接連接，以確保閥門與反應釜之間的緊密連接和密封性能。
密封性能強，防止泄漏
再來說說密封性能。這個閥門在關閉時能夠提供優異的密封性能，防止物料泄漏。閥門與閥座之間采用精密的密封結構，比如軟密封或金屬硬密封，以確保在關閉時能夠形成緊密的密封面。
操作靈活，滿足不同需求
操作方式也很靈活。你可以選擇手動、氣動或電動等多種操作方式，滿足不同工藝要求。這樣一來，閥門的開啟和關閉就變得更加方便靈活。
耐高溫高壓，適應惡劣環境
反應釜通常在高溫高壓環境下工作，所以這個閥門需要能夠承受高溫高壓。它通常采用耐高溫高壓的材質和結構設計，以確保在惡劣的工況下仍能正常工作。
特殊設計，功能強大
此外，還有一些特殊的設計和功能。比如，下展式放料閥的閥瓣向下運動以打開閥門，這種設計有助于消除物料在反應釜底部的殘留現象。還有一些閥門配備了啟閉位置指示器，方便操作人員了解閥門的啟閉狀態。



HG5-89-1上展式不銹鋼測溫放料閥應用案例


總之，進口釜底放料閥是一種高品質、高性能的閥門設備，其優良的材質、緊湊的結構、強大的密封性能、靈活的操作方式以及耐高溫高壓等特點，使得它在工業生產中得到了廣泛的應用。上展式不銹鋼放料閥主要用于反應器，儲罐和其它容器的底部排料，借助于底部法蘭焊接于儲罐和其它容器的底 部，因此消除工藝介質通常在容器出口的殘留現象。上展式放料閥閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并設計提升和下降兩種工作方式閥瓣。HG5-89-1上展式不銹鋼放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的用溫度為-29℃,溫度為425℃。)，使用介質如顆粒、油品、紙漿、二氧化碳、氣(不銹鋼材質的使用溫度為-100℃，使用溫度為232℃。)，嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度＞150℃濃度＞30%)。



HG5-89-1上展式不銹鋼測溫放料閥應用案例用途：
1、下展放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的低用溫度為-29℃,高溫度為425℃。)
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣(不銹鋼材質的低使用溫度為-100℃，高使用溫度為232℃。)
3、嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度＞150℃濃度＞30%)。
4、對碳鋼閥體的控制閥，指200℃以下應用時允許的工作壓力；對鑄鐵閥體，指120℃以下應用時允許的工作壓力；對不銹鋼閥體的控制閥，指250℃以下應用時允許的工作壓力。
5、當工作溫度升高時，閥體的耐壓會降低。其材質鑄鋼、不銹鋼，316L。工作壓力0.6-2.5MPA，工作溫度-20℃-425℃。閥門口徑 DN25-DN300。連接方式:法蘭。傳動方式: 手動、氣動。適用介質: 油品、酸類、腐蝕性介質等。 制造標準:國標。



HG5-89-1上展式不銹鋼測溫放料閥應用案例


序號	品  名	型 號 及 規 格	單位	數量
1	放料閥	手動測溫上展式放料閥 帶現場液晶數顯防爆測溫器 帶遠傳顯示4米線， 電源電壓：24V， 溫度范圍：0℃ ---300℃ 與釜連接的法蘭 PN6  DN150 螺絲孔中心距225MM 8個螺絲孔，螺絲孔18MM 閥出口法蘭 PN6  DN50 螺絲孔中心距110MM 4個螺絲孔，螺絲孔14MM	套	1















































HG5-89-1上展式不銹鋼放料閥性能規范：

不銹鋼的一般工作溫度：≤150℃

壓力范圍：0.6~2.5MPa

通徑范圍：25~250mm







HG5-89-1上展式不銹鋼放料閥執行標準：

結構長度標準	GB/T 12221-2005
連接法蘭標準	GB/T 9113
壓力溫度等級標準	GB/T 12224-2005
試驗檢驗標準	GB/T 13927-2008
















HG5-89-1上展式不銹鋼放料閥特點：
1、閥體內腔裝有耐沖刷、耐腐蝕的密封圈。
3、密封面采用線密封，保證密封的可靠性，并可防止結疤。
2、閥瓣密封根據需要時封面均堆焊接有硬質合金，具有高耐磨、耐腐蝕的功能。
HG5-89-1上展式不銹鋼放料閥主要零件材料：

零件名稱	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
墊片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

























HG5-89-1上展式不銹鋼放料閥結構圖：



HG5-89-1上展式不銹鋼放料閥主要外形鏈接尺寸：

DN	上法蘭		上法蘭	下法蘭	密封座
	D1	D2	D3	D4	D5	D6
25	115	80	115	85	–	–
32	135	100	135	100	–	–
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/




放料閥是工業生產中常用的一種設備，用于控制物料的流動。正確的安裝方法能確保其正常運作，提高生產效率。下面就來詳細介紹放料閥的安裝步驟。



一、HG5-89-1上展式不銹鋼測溫放料閥應用案例準備工作

在安裝放料閥之前，需要做好充分的準備工作。首先，要確保所需工具和材料齊全，如螺絲刀、扳手、密封墊等。其次，要檢查放料閥的型號和規格是否與管道系統相匹配，以確保安裝后的密封性和穩定性。

二、HG5-89-1上展式不銹鋼測溫放料閥應用案例選擇安裝位置

選擇合適的安裝位置對放料閥的正常運行至關重要。應選擇一個便于操作和維修的位置，并確保該位置能夠承受放料閥及其連接管道的重量。同時，要避免將放料閥安裝在可能受到外力沖擊或振動的地方，以免影響其密封性能和使用壽命。

三、HG5-89-1上展式不銹鋼測溫放料閥應用案例安裝過程

1. 清理管道：在安裝放料閥之前，要先清理管道內的雜物和污垢，確保管道內部干凈。

2. 檢查放料閥：檢查放料閥的各部分是否完好無損，特別是密封面和閥門是否存在缺陷。

3. 安裝密封墊：在放料閥的兩端安裝密封墊，以確保安裝后的密封性。

4. 連接管道：將放料閥與管道連接起來，注意要確保連接牢固且密封良好。在緊固螺絲時，要均勻用力，避免造成放料閥變形或損壞。

5. 調試與測試：安裝完成后，要進行調試和測試。先手動操作幾次放料閥，檢查其開閉是否靈活，有無卡阻現象。然后進行壓力測試，檢查放料閥及連接處是否有泄漏現象。



四、HG5-89-1上展式不銹鋼測溫放料閥應用案例安裝后檢查

安裝完成后，要對放料閥進行全面的檢查。首先，檢查放料閥及管道連接處是否牢固且密封良好。其次，檢查放料閥的操作是否靈活可靠。最后，進行實際的物料流動測試，確保放料閥能夠正常工作。

通過以上步驟，您就可以正確地安裝放料閥了。請注意，在安裝過程中要嚴格遵守安全規范，確保人身和設備安全。如有任何疑問或困難，請及時咨詢專業人員。
