D671F46氣動襯四氟對夾蝶閥選型分析

氣動襯氟對夾蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，使用長；可作切斷或調節流量之用。適用于要求密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；使閥軸不與腔內流體介質接觸。適用于不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有腐蝕性介質的使用場合，如：硫酸、磷酸、強堿等具有強腐蝕性的介質。

氣動對夾式蝶閥顧名思義就是采用對夾的方式，將蝶閥夾在管道的兩端法蘭之間，然后用一組螺栓穿過螺栓孔固定起來。氣動對夾式蝶閥的閥體體積小，閥體厚度相對比較薄，特別適合用在管道兩端距離偏短或空間有限的場合里。氣動對夾式蝶閥根據密封結構不同分為軟密封和金屬密封，其中軟密封蝶閥為中線型結構，具有防腐蝕、零泄漏等優點，而硬密封蝶閥為三偏心式，具有磨損少、使用壽命長等優點。

D671F46氣動襯四氟對夾蝶閥選型分析原理：

      氣動對夾式蝶閥是以壓縮空氣0.4-0.7MPA的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20MA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比精準調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用優先選用的系統裝置之一。

氣動對夾式蝶閥附件選項：

回訊器：也叫限位開關，遠程反饋開關信號

電磁閥：雙作用選二位五通、單作用選二位三通

三聯件：可對氣源穩壓、過濾、氣缸加潤滑油 YT-200

手輪機構：可配手輪機構，應急時實現手動開、關閥

閥門定位器：輸入4～20MA信號,實現閥門調節功能

低壓氣密試驗：0.5～0.7

D671F46氣動襯四氟對夾蝶閥主要特點

1、設計、合理、結構，重量輕，啟閉快。

2、操力矩小，操作方便，省力。

3、可以任意位置安裝，維修方便。

4、密封件可以更換，密封性能達到雙向密封無泄漏。

5、密封材料耐老化、耐腐蝕，使用長等特點。

D671F46氣動襯四氟對夾蝶閥采用標準

設計標準：GB/T2238-1989

法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度：GB/T12221-1989

壓力試驗：GB/T13927-1992;JB/T9092-1999

D671F46氣動襯四氟對夾蝶閥執行機構：

采用系列GT/AT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使與閥門同步。

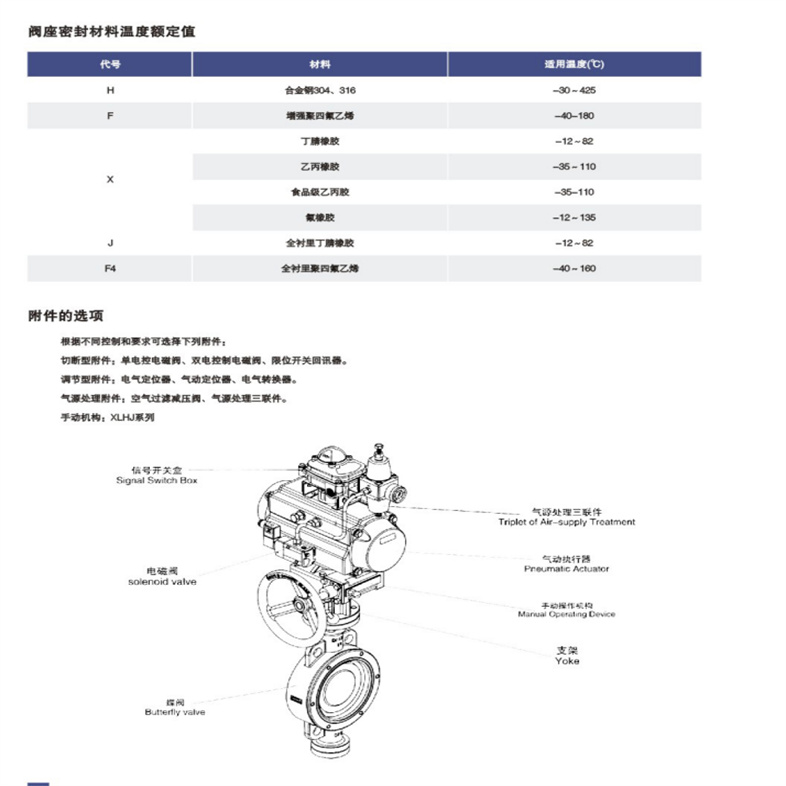

D671F46氣動襯四氟對夾蝶閥附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

D671F46氣動襯四氟對夾蝶閥主要技術參數

D671F46氣動襯四氟對夾蝶閥閥主要零件的材質

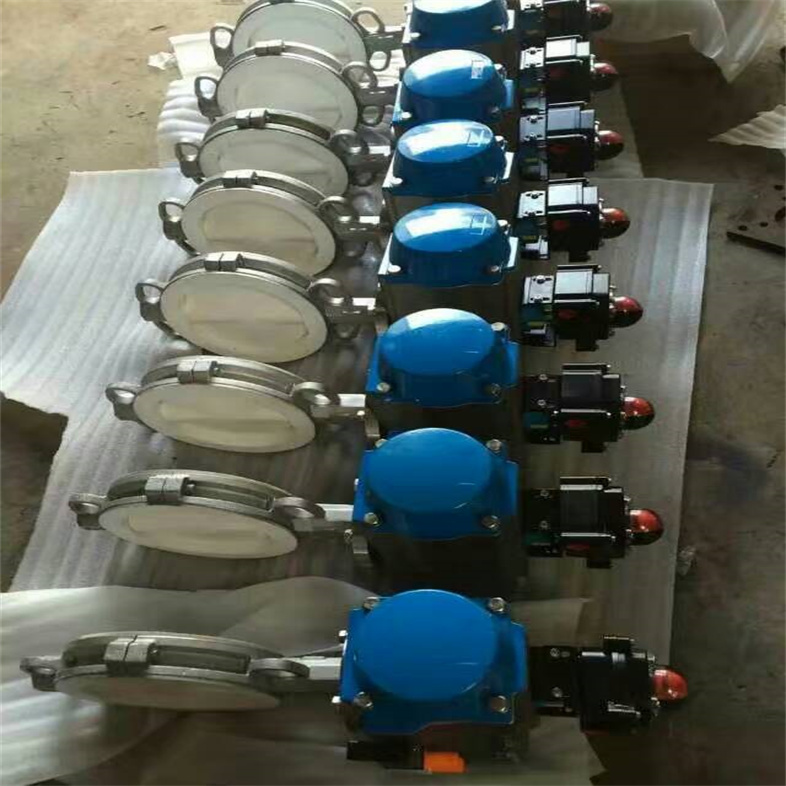

D671F46氣動襯四氟對夾蝶閥實物圖：

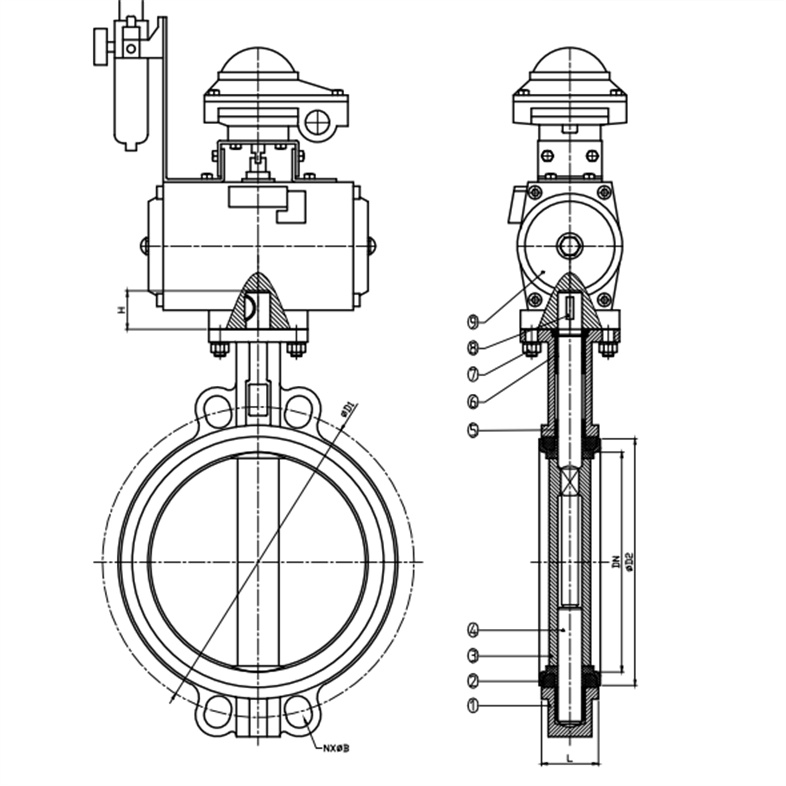

D671F46氣動襯四氟對夾蝶閥選型分析連接尺寸

注：若用戶需用閥板襯橡膠等特殊要求，訂貨時請注明

D671F46氣動襯四氟對夾蝶閥選型分析安裝時的安全注意事項如下：

一、安裝前的準備

工具檢查：確保所使用的工具完好無損，如扳手、螺絲刀等工具應無松動、無裂紋，電動工具的電線應無破損、插頭無松動，以防止在安裝過程中工具出現故障而引發安全事故。

個人防護：安裝人員必須佩戴適當?shù)膫€(gè)人防護裝備，如安全帽、安全鞋、手套等，以防止頭部、腳部受傷以及避免手部與尖銳物體或腐蝕性介質接觸。

閥門檢查：在安裝前仔細檢查對夾蝶閥，確保閥門無損壞、無泄漏，閥桿轉動靈活，密封良好等。如發現閥門有任何缺陷，應及時更換或維修，以免在安裝后出現問題。

二、安裝過程中的安全

管道清理：在安裝對夾蝶閥之前，必須對管道內部進行的清理，清除管道內的雜物、鐵銹、焊渣等?？刹捎么祾摺_洗等方法進行清理，防止雜物進入閥門內部，影響閥門的正常運行，甚至可能導致閥門堵塞、泄漏等安全隱患。

吊裝安全：如果對夾蝶閥需要吊裝進行安裝，必須使用合適的吊裝設備和工具，如吊車、葫蘆等，并確保吊裝設備的額定起重量大于閥門的重量。在吊裝過程中，要由專業的起重工進行操作，嚴格遵守起重操作規程，確保閥門平穩起吊和安裝，防止閥門墜落傷人。

安裝位置：對夾蝶值的安裝位置應便于操作和維護，周圍應留有足夠的空間，以便在需要時能夠方便地進行閥門的開啟、關閉、檢修等操作。同時，要確保安裝位置不會受到其他設備或物體的擠壓、碰撞，避免影響閥門的正常使用和安全性。

防止靜電：在安裝對夾蝶閥時，尤其是在處理易燃、易爆介質的管道系統中，要注意防止靜電產生和積聚?？刹扇〗拥卮胧?，將閥門和管道進行可靠接地，以消除靜電隱患，防止發生靜電火災或爆炸事故。

三、安裝后的檢查

連接緊固檢查：安裝完成后，要仔細檢查對夾蝶閥與管道的連接部位是否緊固，螺栓、螺母是否擰緊，墊片是否安裝到位且密封良好。可使用扳手對連接螺栓進行適當?shù)木o固檢查，但要注意不要過度用力，以免損壞閥門或管道。

操作測試：在安裝完成后，進行閥門的操作測試，檢查閥門的開啟和關閉是否靈活，有無卡澀、泄漏等現象。在進行操作測試時，要確保周圍人員的安全，防止因閥門突然開啟或關閉而造成人員傷害或設備損壞。

壓力測試：在管道系統進行壓力測試之前，要確保對夾蝶閥處于關閉狀態，并且要將閥門兩端的管道進行有效的隔離，以防止在壓力測試過程中壓力過高而損壞閥門。在壓力測試過程中，要密切觀察閥門的密封情況和管道系統的壓力變化情況，如有異常應及時停止測試并進行檢查。

對夾式蝶閥，這一在工業管道中屢見不鮮的閥門類型，以其緊湊的結構設計而著稱。其安裝過程簡便快捷，只需將蝶閥置于管道兩端法蘭之間，通過雙頭螺栓貫穿管道法蘭并緊固蝶閥，便能實現對管道流體介質的精準控制。正因如此，對夾式蝶閥在空間有限或管道間距緊湊的環境中表現出色。值得一提的是，當?shù)y處于開啟狀態時，介質流經閥體，而蝶板的厚度是的阻力來源，這使得閥門在運行時產生的壓力極低，從而賦予了它的流量調控能力。

01一、D671F46氣動襯四氟對夾蝶閥選型分析安裝前須知

在安裝和操作對夾式蝶閥之前，有幾個重要的注意事項需要牢記。首先，應使用空氣噴霧清除管道上的異物，并用清水清潔管道內部，以確保暢通無阻。

▲ 清潔和檢查

其次，務必仔細檢查閥門的使用是否符合其性能規范，以確保其能夠正常工作。此外，還需要檢查閥門通道和密封面是否有雜物，并及時清除，以防止任何潛在的泄漏問題。

▲ 安裝注意事項

特別需要注意的是，對夾式蝶閥必須使用專為蝶閥設計的法蘭進行安裝，以確保密封的可靠性。此外，對于電動蝶閥，雖然可以在管道上任意角度安裝，但為了維護的便捷性，建議避免倒置安裝。

02二、D671F46氣動襯四氟對夾蝶閥選型分析對夾式蝶閥安裝步驟

對夾式蝶閥的安裝流程對于確保其密封性能和防止泄漏至關重要。正確的安裝步驟不僅影響蝶閥的使用效果，還關系到工況作業中的安全性。因此，用戶應詳細了解并遵循正確的安裝流程。

▲ 1. 放置與初步連接

1. 將閥門置于預裝的兩片法蘭之間，并確保螺栓孔精準對齊。

1. 將四對螺栓螺母逐一輕輕插入法蘭孔中，并輕微擰緊螺母，以校正法蘭面的平面度，確保其平整無誤。

▲ 2. 焊接和移出連接

1. 通過點焊將法蘭穩固地連接至管道上。

1. 將閥門從連接處移出。

▲ 3. 最終安裝與調整

1. 將法蘭與管道焊接，確保其穩固連接。

2. 在焊口冷卻之后，進行閥門的安裝。確保閥門在法蘭內部擁有足夠的活動空間，以防止其受到損壞，并保證閥板的開啟角度達到預定要求。

3. 調整閥門至適當位置，并逐一擰緊四對螺栓，但需注意控制擰緊力度，避免過度。

4. 開啟閥門，確保閥板能夠順暢地開啟與關閉，隨后略微開啟閥板。

▲ 4. 安裝后的注意事項

1. 進行交叉均衡，逐一擰緊所有螺母，確保均衡調整到位。

1. 確認閥門開閉自如，同時留意閥板與管道之間無接觸。

在安裝對夾式蝶閥之前，必須確保其平放在穩定的位置，避免不必要的碰撞。一旦對夾式蝶閥被拉至預定安裝長度，除非經過現場管道設計的特別許可，否則不得隨意拆卸。此外，我們還需要了解，對夾式蝶閥能夠靈活地安裝在各種位置。然而，在安裝完成后，必須沿著管線鋪設蝶閥，并為其制作專門的支架以提供支撐。請務必在支架制作完成后，嚴格按照要求使用，嚴禁隨意拆除。
